CONSTRUCTION
DU SPECTROSCOPE
Ce spectroscope est la mise en application des théories développées lors des réunions du club.
Ce matériel est vraiment un élément pédagogique qui permet de toucher du doigt les différentes lois optiques qui régissent la lumière.
C'est pourquoi, un certain nombre de "réglages" ont été ajoutés.
La construction est largement inspirée du montage présenté sur l'excellent site de Guy Libante
( http://www.astrosurf.com/astro-images/spectro-perso/spectro-fente ).
Nous utilisons, pour la capture d'image, une TOUCAM PRO II.
Tous les sous-ensembles seront adaptés à cette Webcam.
L'ensemble du spectroscope est réalisé en contreplaqué de 10mm.
Il est composé de 2 modules:
- le support du tube équipé
- la partie acquisition Webcam
1ère Partie

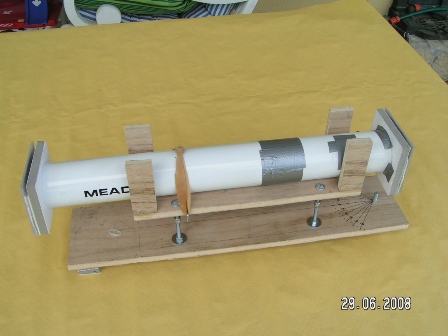

Le support tube équipé
|

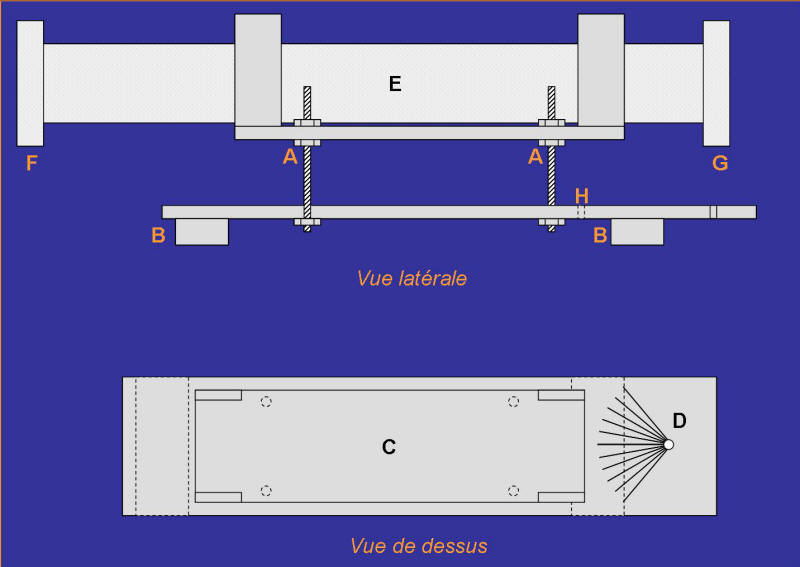

L'ensemble est monté sur une planche support (D), le module de fixation tube (C) y est fixé à l'aide de 4 tiges filetées (A) afin de permettre le réglage parfait de l'axe optique dans l'alignement de la webcam. Le tube (E) est calé entre 4 montants et fixé par des élastiques.
La planche support (D) est équipée d'un trou permettant la fixation au module d'acquisition. A remarquer les graduations qui permettront le réglage de l'unité d'acquisition quant à l'ordre du spectre recherché.
|
 |
|

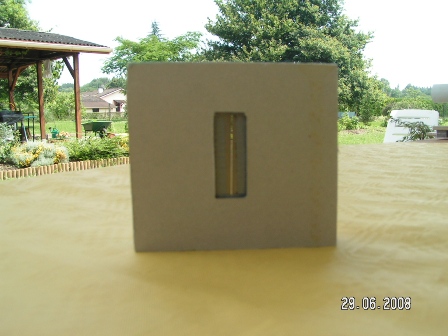

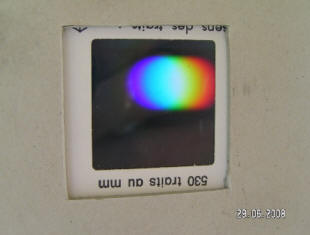

Le tube équipé (E) comprend, d'un coté une fente réalisée à l'aide de 2 lames de rasoirs fixée parallèlement (voir photo) et de l'autre coté un support de diapositive (voir photo) qui contiendra les différents réseaux que nous voudrons tester.
|
|
|
| Porte fente | Porte réseau |
Des patins (B) permettent l'utilisation sur table. Un écrou (H), au pas Kodak permettra, quant à lui, la fixation sur pied photo ou en parallèle sur un télescope pour bénéficier du suivi de la monture.

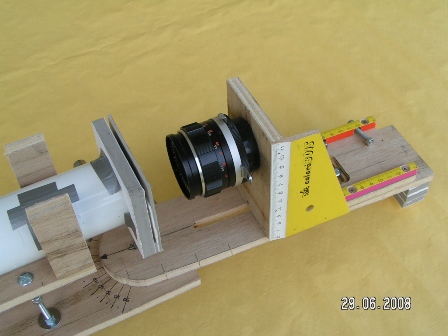

La partie acquisition Webcam

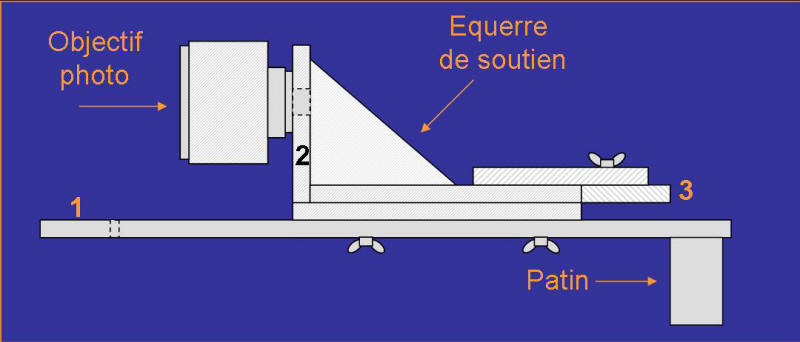

Cette platine est composée de 3 modules :
- platine support (1)
- platine guidage Webcam (2)
- platine support Webcam (3)

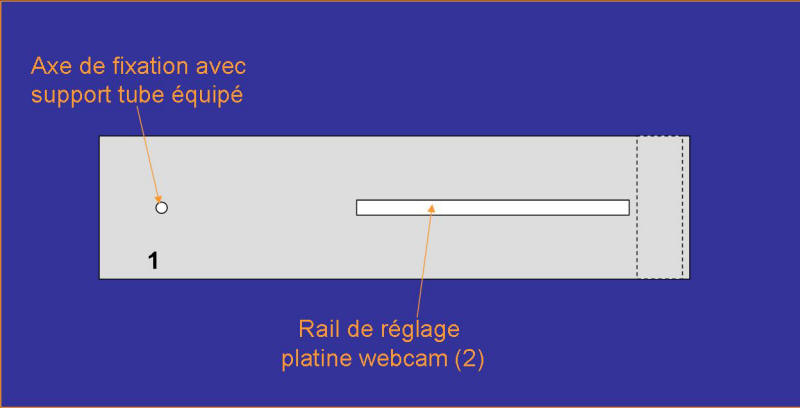

PLATINE SUPPORT
Un rail de réglage permet de positionner les supports Webcam en fonction de l'objectif photo utilisé.
De plus, couplé avec les guides de la platine guidage Webcam (perpendiculaires à celui-ci), il permet un positionnement parfait de la Webcam sur l'axe optique.

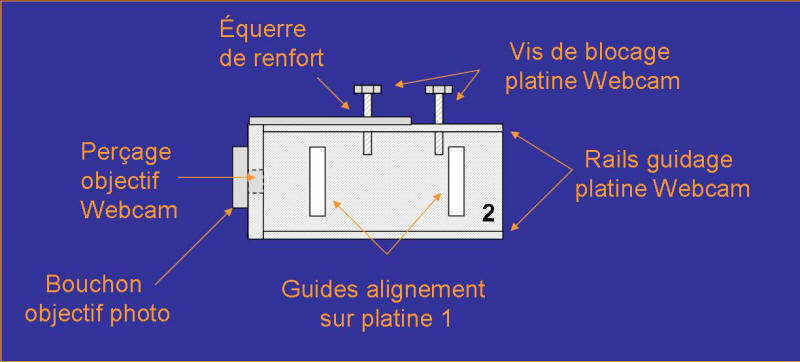

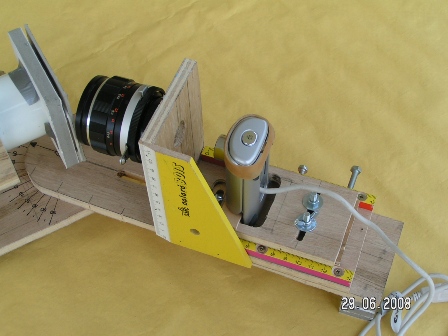

PLATINE GUIDAGE WEBCAM
Sur cette platine, nous trouvons un support pour l'objectif photo avec son équerre de renfort, nécessaire à cause du poids de l'objectif pour garder un axe optique toujours parallèle à la platine support objectif.
L'objectif photo sera fixé sur une bouchon d'objectif percé en son centre et centré sur l'axe optique, d'ou l'intérêt de pouvoir régler la position du tube équipé (voir plus haut).
2 rails permettent le guidage et le verrouillage de la platine support Webcam.

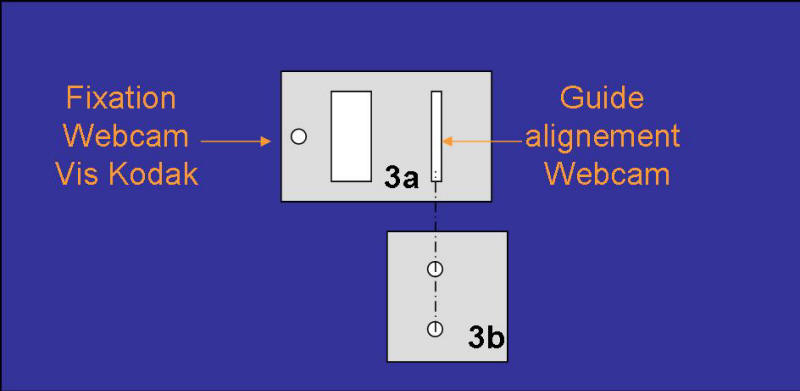

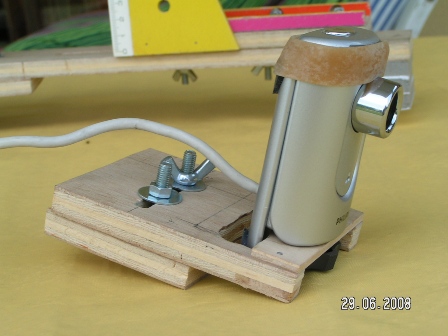

PLATINE SUPPORT WEBCAM
|
La platine support Webcam (3b) coulisse entre les rails de la platine de guidage et est verrouillée par les 2 vis traversant le rail droit. Elle supporte un autre platine qui peut coulisser latéralement sur elle pour aligner la Webcam et l'axe optique. Sur cette platine, nous trouvons la fixation au pas Kodak de la Webcam.
|
 |
Réalisation : Yves DE ANGELI 2008
